Van kim GB Series Hy-Lok | Union Bonnet Needle Valve áp suất cao
Van kim GB Series Hy-Lok | Union Bonnet Needle Valve áp suất cao

Giá: Liên hệ

Mã sản phẩm: GB Series

Van kim GB Series là dòng Union Bonnet Needle Valve của thương hiệu Hy-Lok, chuyên dùng cho môi trường ăn mòn, nhiệt độ cao và áp suất cao. Van được thiết kế cho chức năng drain/vent trong hệ thống công nghiệp, đảm bảo độ kín cao và vận hành an toàn. Phân phối bởi THEGIOIVAN.NET – 0902601875 – sales1@pm-e.vn.

Thông tin sản phẩm

Van kim GB Series – Union Bonnet Needle Valves Hy-Lok Korea

Van kim GB Series là gì?

GB Series là dòng Union Bonnet Needle Valve của Hy-Lok, được thiết kế chuyên dụng cho các ứng dụng:

  • Môi trường ăn mòn
  • Nhiệt độ cao
  • Áp suất cao
  • Hydrogen applications
  • Hệ thống drain và vent công nghiệp

Van được sử dụng phổ biến trong ngành dầu khí, hóa chất và hệ thống instrument yêu cầu độ an toàn cao.

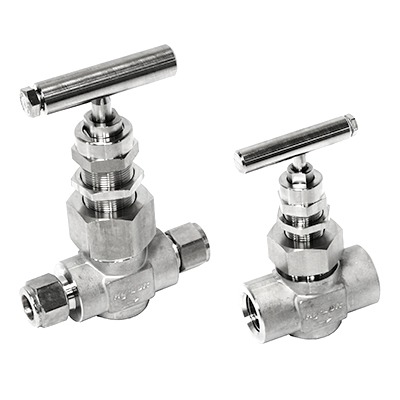

Van kim GB Series Hy-Lok Korea Union Bonnet Needle Valve cho hệ thống drain vent áp suất cao
Van kim GB Series Hy-Lok Korea Union Bonnet Needle Valve cho hệ thống drain vent áp suất cao

Đặc điểm nổi bật của GB Series

  • Thiết kế Union Bonnet chắc chắn
  • Có dạng In-Line hoặc Angle Pattern
  • Chịu nhiệt độ và áp suất cao
  • Graphite Packing chịu nhiệt cao
  • Metal-to-Metal Seat tăng độ bền
  • Back Seat Stem tăng độ an toàn vận hành
  • Khả năng chống ăn mòn tốt

Ứng dụng của van kim GB Hy-Lok

Van GB Series được sử dụng trong:

  • Hệ thống xử lý hóa chất ăn mòn
  • Nhà máy nhiệt điện
  • Hệ thống hơi áp suất cao
  • Hydrogen service applications
  • Radioactive & hot condensate systems
  • Hệ thống drain và vent instrument

👉 Lưu ý:
Van chủ yếu dùng cho chức năng:

  • Drain
  • Vent

Không sử dụng làm van shut-off chính cho hệ thống.


Thông số kỹ thuật

Áp suất làm việc

  • Tối đa:
    • 35 MPa
    • 6.000 psig (413 bar) @ 100℉ (38℃)

Nhiệt độ làm việc

  • Từ:
    • -65℉ (-54℃)
  • Đến:
    • 1000℉ (537℃)

Vật liệu chế tạo

  • Stainless Steel S316
  • ASTM A479
  • Alloy 400 (Monel)
  • A105 Carbon Steel

Kiểu làm kín

  • High Temperature Graphite Packing
  • Metal-to-Metal Seat

Cấu tạo van kim GB Series

Thân van

  • Thiết kế chịu áp suất cao
  • Chống ăn mòn tốt trong môi trường hóa chất

Union Bonnet

  • Tăng độ kín và độ bền cơ học
  • Dễ bảo trì và thay thế linh kiện

Graphite Packing

  • Chịu nhiệt độ cực cao
  • Giảm rò rỉ trong môi trường khắc nghiệt

Back Seat Stem

  • Tăng độ an toàn khi vận hành
  • Bảo vệ packing trong điều kiện áp suất cao

Nguyên lý hoạt động

Van hoạt động bằng cơ chế:

  • Xoay tay van → stem di chuyển
  • Stem dạng kim tạo khe hở nhỏ để điều chỉnh lưu lượng
  • Khi đóng hoàn toàn → stem ép xuống seat để ngăn dòng chảy

👉 Thiết kế ren mịn giúp điều tiết lưu lượng chính xác và ổn định.


Ưu điểm của van kim GB Hy-Lok

  • Chịu nhiệt độ cực cao
  • Chống ăn mòn vượt trội
  • Độ kín Metal-to-Metal cao
  • Thiết kế an toàn với back seat stem
  • Độ bền lâu dài
  • Phù hợp cho hydrogen và hóa chất nguy hiểm

Tài liệu kỹ thuật

  • Product Catalog PDF
  • Installation & Operation Manual
  • Assembly Torque Data
  • GA Drawings / 3D STEP Drawings

👉 Liên hệ để nhận tài liệu kỹ thuật:
📧 sales1@pm-e.vn


Thương hiệu Hy-Lok Korea

Hy-Lok là thương hiệu nổi tiếng toàn cầu về:

  • Instrument Valves
  • Needle Valves
  • Tube Fittings
  • High Pressure Valves

Sản phẩm được ứng dụng rộng rãi trong dầu khí, năng lượng và hóa chất.


Nhà phân phối tại Việt Nam

THEGIOIVAN.NET
📞 0902601875
📧 sales1@pm-e.vn

Chúng tôi cung cấp nhiều thương hiệu van công nghiệp:
Hy-Lok, S-LOK, KSPC, KITZ, Swissfluid, VENN, TOYO, LESER, EBRO, TANKTECH và nhiều thương hiệu khác.


Kết luận

Van kim GB Series Hy-Lok là giải pháp lý tưởng cho các hệ thống drain/vent áp suất cao, nhiệt độ cao và môi trường ăn mòn. Với thiết kế Union Bonnet, graphite packing chịu nhiệt và khả năng chống ăn mòn vượt trội, sản phẩm đáp ứng tốt các ứng dụng công nghiệp khắt khe nhất.
